Opis
Žrtvene anode od aluminijskih legura uglavnom se koriste za katodnu zaštitu metalnih konstrukcija u okolišima s morskom vodom (kao što su naftne i plinske platforme na moru, temelji vjetroturbina na moru, čelični piloti mostova, brodski tankovi za balastnu vodu) ili unutrašnjosti tankova za skladištenje sirove nafte. Ovaj anodni materijal s izvrsnim elektrokemijskim svojstvima ima veliki kapacitet proizvodnje energije, koji je oko 3 puta veći od cinkove anode i 2 puta veći od magnezijeve anode. U morskoj vodi i drugim medijima koji sadrže kloridne ione, ima dobre performanse i jaku samoregulirajuću sposobnost emitiranja struje.
Polje primjene
Naši konvencionalni anodni proizvodi imaju izvrsnu izvedbu i stabilnu kvalitetu i naširoko se koriste na brodovima, offshore platformama, jaknama i drugim uvjetima.
Značajke
- Anoda od aluminijske legure TopCorr u skladu je sa standardima kao što su GB/T4948, DNV-RP-B401, EN 12496, NACE SP0387 itd. Kako bi se osigurala kvaliteta kemijskog sastava i elektrokemijskih svojstava.
- Klasa legure može se odabrati prema standardu ili prilagoditi prema posebnom okruženju uporabe. Prilagođeni proizvodi dizajnirat će optimalnu izvedbu u skladu s temperaturom morske vode, salinitetom, dubinom itd., a dugoročna izvedba bit će potvrđena nizom PQT testova.
- Proizvod ima relevantna mjerodavna ispitivanja i certifikacije u industriji, kao što su DNV certifikat, CCS certifikat itd.
- Imaju stabilan potencijal, veliki kapacitet, jednoliku morfologiju otapanja. Proizvodi korozije lako otpadaju, što vodi smanjenju zamjene, održavanja i troškova za korisnike.
Kemijski sastav
|
Model |
Legirani element % |
Al |
||||||||
|
Zn |
U |
CD |
S n |
Mg |
Ti |
Si |
Fe |
Cu |
||
|
GALVALUM III |
2.0 - 6.0 |
0.01 - 0.02 |
-- |
-- |
-- |
-- |
0.08 ~ 0.20 |
Manje od ili jednako 0.13 |
Manje od ili jednako 0.006 |
Ostatak |
|
GS EP COR 201 |
2.5 - 6.0 |
0.015 - 0.030 |
-- |
-- |
-- |
-- |
Manje od ili jednako 0.10 |
Manje od ili jednako 0.09 |
Manje od ili jednako 0,005 |
Ostatak |
|
DNV-RP-B401 |
2.50 - 5.75 |
0.015 - 0.040 |
Manje od ili jednako 0.002 |
-- |
-- |
-- |
Manje od ili jednako 0.12 |
Manje od ili jednako 0.09 |
Manje od ili jednako 0.003 |
Ostatak |
|
EN 12496 A1 |
2.0 - 6.0 |
0.010 - 0.030 |
Manje od ili jednako 0.002 |
-- |
-- |
-- |
Manje od ili jednako 0.12 |
Manje od ili jednako 0.12 |
Manje od ili jednako 0.006 |
Ostatak |
|
EN 12496 A2 |
3.0 - 5.5 |
0.016 - 0.040 |
Manje od ili jednako 0.002 |
-- |
-- |
-- |
Manje od ili jednako 0.10 |
Manje od ili jednako 0.09 |
Manje od ili jednako 0,005 |
Ostatak |
|
EN 12496 A3 |
4.75 - 5.75 |
0.016 - 0.020 |
Manje od ili jednako 0.002 |
-- |
-- |
-- |
0.08 - 0.12 |
Manje od ili jednako 0.06 |
Manje od ili jednako 0.003 |
Ostatak |
|
EN 12496 A4 |
Manje od ili jednako 0.15 |
Manje od ili jednako 0.005 |
-- |
-- |
-- |
-- |
Manje od ili jednako 0.10 |
Manje od ili jednako 0.08 |
Manje od ili jednako 0,005 |
Ostatak |
|
A21(标准号) |
4.0 - 7.0 |
0.020 - 0.050 |
-- |
-- |
0.50 ~ 1.50 |
0.01 ~ 0.08 |
Manje od ili jednako 0.10 |
Manje od ili jednako 0.15 |
Manje od ili jednako 0.01 |
Ostatak |
Elektrokemijska svojstva
|
Model |
Otvoreni potencijal -V,SCE |
Zatvori potencijal -V,SCE |
Trenutni kapacitet Ah/kg |
Trenutna učinkovitost % |
|
Galvalum III |
1.10-–1.18 |
1.05-1.12 |
Veći ili jednak 2400 |
Veći ili jednak 85 |
|
A21 |
1.10-–1.18 |
1.05-1.12 |
Veći ili jednak 2600 |
Veći ili jednak 90 |
|
GS EP COR 201 |
/ |
Veći ili jednak 1,10 |
Veći ili jednak 2500 |
/ |
|
DNV-RP-B401 |
/ |
Veći ili jednak 1,10 |
Veći ili jednak 2500 |
/ |
|
Model |
Okoliš |
Zatvori potencijal -V,SCE |
Trenutni kapacitet Ah/kg |
Potrošnja anode stopa kg/Ay |
|
EN 12496 A1 |
Morska voda |
1.09 |
2500 |
3.5 |
|
Morski sedimenti |
1.05 |
2000 |
4.4 |
|
|
EN 12496 A2 |
Morska voda |
1.09 |
2500 |
3.5 |
|
Morski sedimenti |
1.05 |
2000 |
4.4 |
|
|
EN 12496 A3 |
Morska voda |
1.09 |
2500 |
3.5 |
|
Morski sedimenti |
1.05 |
2000 |
4.4 |
|
|
EN 12496 A4 |
Morska voda |
0.83 |
1500 |
5.8 |
Tehnički podaci
Anoda spremnika za balastnu vodu
|
Model |
Veličina / mm |
Veličina jezgre /mm |
Neto težina/kg |
Bruto težina /kg |
||||
|
A×（B1+B2）×C |
D |
E |
F |
G |
H |
|||
|
TC-AL-T-1 |
500×（115+135）×130 |
800 |
50 |
6 |
40 |
60 |
21.4 |
23.6 |
|
TC-AL-T-2 |
1500×（65+75）×70 |
1800 |
— |
ϕ12 |
35 |
40 |
19 |
21.5 |
|
TC-AL-T-3 |
500×（110+130）×120 |
800 |
50 |
6 |
40 |
60 |
18.9 |
21.1 |
|
TC-AL-T-4 |
1000×（58.5+78.5）×68 |
1300 |
— |
ϕ12 |
20 |
40 |
12.1 |
13.3 |
|
TC-AL-T-5 |
800×（56+74）×65 |
1100 |
— |
ϕ12 |
20 |
40 |
8.8 |
9.8 |
|
TC-AL-T-6 |
1150×（48+54）×51 |
1450 |
— |
ϕ12 |
15 |
35 |
7.5 |
8.8 |
|
TC-AL-T-7 |
250×（80+100）×85 |
310 |
30 |
4 |
8 |
0 |
5 |
5.3 |
|
TC-AL-T-8 |
200×（70+90）×70 |
260 |
30 |
3 |
8 |
0 |
2.9 |
3.1 |
|
注1:TC-AL-T-7,TC-AL-T-8为平贴式阳极. 注1:TC-AL-T-2,TC-AL-T-4,TC-AL-T-5,TC-AL-T-6型阳�极铁芯为圆钢. |
||||||||

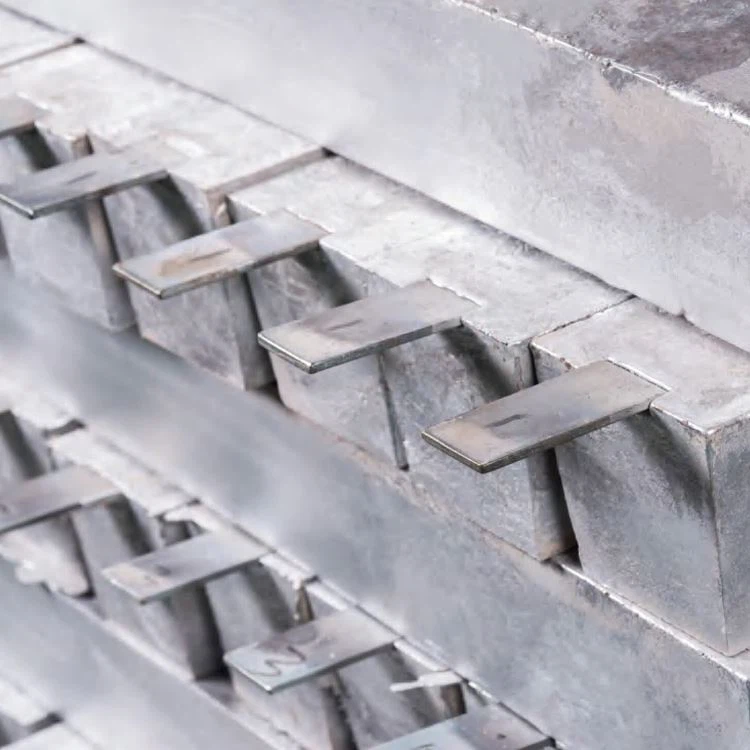

Unutarnja anoda spremnika
|
Model |
Veličina / mm |
Veličina jezgre /mm |
Neto težina/kg |
Bruto težina /kg |
||
|
A×（B1+B2）×C |
D |
F |
G |
|||
|
TC-AL-C-1 |
750×（115+135）×130 |
900 |
16 |
10 |
32.3 |
33.7 |
|
TC-AL-C-2 |
500×（115+135）×130 |
650 |
16 |
10 |
21.5 |
22.5 |
|
TC-AL-C-3 |
500×（105+135）×100 |
650 |
16 |
10 |
15.8 |
16.8 |
|
TC-AL-C-4 |
300×（105+135）×100 |
400 |
10 |
10 |
9.6 |
9.8 |
